四川省金属学会-亚博电竞网

  近日，中国科大微电子学院龙世兵教授课题组两篇论文入选第34届功率半导体器件和集成电路国际会议（ispsd，全称为：ieee international symposium on power semiconductor devices and ics）。ispsd是功率半导体器件和集成电路领域国际顶级学术会议。

  能源、信息、国防、轨道交通、电动汽车等领域的快速发展，对功率半导体器件性能提出了更高的要求，高耐压、低损耗、大功率器件成为未来发展的趋势。氧化镓作为新一代功率半导体材料，禁带宽带大、抗极端环境强，有望在未来功率器件领域发挥极其重要的作用。但氧化镓功率半导体器件推向产业化仍然有很多问题，包括边缘峰值电场难以抑制、增强型晶体管难以实现。该课题组针对这两个痛点分别做了如下工作：

  1、高耐压氧化镓二极管

  目前，由于氧化镓p型掺杂仍然存在挑战，氧化镓同质pn结作为极其重要的基础器件暂时难以实现，导致氧化镓二极管器件缺乏采用同质pn结抑制阳极边缘峰值电场（例如场环、结终端扩展等）。为此，采用其他合适的p型氧化物材料与氧化镓形成异质结是一种可行亚博ag旗舰厅的解决方案。p型半导体nio由于禁带宽度大及可控掺杂的特点，是目前较好的选择。

  该课题组基于nio生长工艺和异质pn的前期研究基础（weibing hao, et.al., applied physics letters, 118, 043501, 2021），设计了结终端扩展结构（junction termination extension, jte），并优化退火工艺，成功制备出耐高压且耐高温的氧化镓异质结二极管。该研究采用的jte设计能够有效缓解nio/ga2o3结边缘电场聚集效应，提高器件的击穿电压。退火工艺能够极大降低异质结的反向泄漏电流，提高电流开关比。最终测试结果表明该器件具有2.5mω·cm2的低导通电阻和室温下2.66 kv的高击穿电压，其功率品质因数高达2.83 gw/cm2。此外，器件在250 °c下仍能保持1.77 kv的击穿电压，表现出极好的高温阻断特性，这是领域首次报道的高温击穿特性。研究成果以“2.6 kv nio/ga2o3heterojunction diode with superior high-temperature voltage blocking capability”为题发表在ispsd 2022上。第一作者为我校微电子学院博士生郝伟兵，微电子学院龙世兵教授和徐光伟特任副研究员为论文共同通讯作者。

图1、结终端扩展nio/β-ga2o3异质结二极管（a）截面示意图和器件关键制造细节，（b）与已报道的氧化镓肖特基二极管及异质结二极管的性能比较。

  2、增强型氧化镓场效应晶体管

  增强型晶体管具有误开启自保护功能，且仅需要单电源供电，因此在功率应用中通常选用增强型器件。但由于氧化镓p型掺杂技术缺失，场效应晶体管一般为耗尽型器件，增强型结构难以设计和实现。常见的增强型设计方案往往会大幅提升器件的开态电阻，导致过高的导通损耗。

  针对上述问题，该课题组在原有增强型晶体管设计基础上（xuanze zhou, et.al., ieee transactions on electron devices, 68, 1501-1506, 2021），引入了同样为宽禁带半导体材料的p型nio，并与沟槽型结构相结合，成功设计并制备出了氧化镓增强型异质结场效应晶体管。该器件达到了0.9 v的阈值电压，较低的亚阈值摆幅（73 mv/dec），高器件跨导（14.8 ms/mm）以及接近零的器件回滞特性，这些特性表明器件具有良好的栅极控制能力。此外，器件的导通电阻得到了很好的保持，为151.5 ω·mm，并且击穿电压达到了980 v。

  研究成果以“normally-offβ-ga2o3power heterojunction field-effect-transistor realized by p-nio and recessed-gate”为题发表在ispsd 2022上。第一作者为我校微电子学院博士生周选择，微电子学院龙世兵教授和徐光伟特任副研究员为论文共同通讯作者。

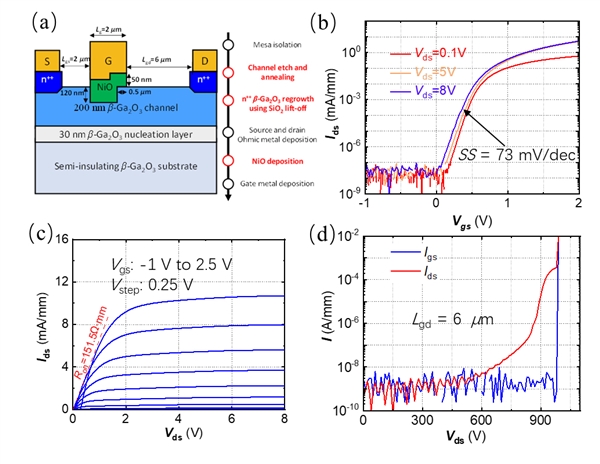

图2.基于异质pn氧化镓结型场效应晶体管（a）结构示意图及工艺流程图，（b）不同漏极偏压的转移特性，（c）输出特性曲线，与（d）击穿特性曲线。

  该两项研究得到了国家自然科学基金、中国科学院战略性先导研究计划、中国科学院前沿科学重点研究计划、科技委、广东省重点领域研究发展计划及中国科学院微电子研究所微电子器件与集成技术重点实验室开放课题的资助，也得到了中国科大微纳研究与制造中心、中国科大信息科学实验中心、中国科大行星探索与前瞻性技术前沿科学中心、中国科学院苏州纳米技术与纳米仿生研究所纳米器件与应用重点实验室的支持。

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
