四川省金属学会-亚博电竞网

铍(be)是一种超轻金属元素，具有特殊的物理化学性质，广泛应用于战略性新兴产业。由于铍的应用具有不可替代性，而被誉为“关键金属”。但铍的原位分析一直是地球科学领域的技术难题。

　　1 加速电压应选择为12 kv

　　以金属铍为标样，在相同电流(100 na)不同电压进行状态分析，束斑为1 μm，加速电压在5-20 kv之间。当加速电压为12 kv时，金属铍的状态分析强度最高，高于或低于12 kv时，金属铍的分析强度都是逐渐减小。

　　2 电流增大，be分析精度提高

　　在12 kv加速电压和束斑为1μm 下，对金属铍进行不同电流的状态分析。结果显示，随着电流增大，be的特征x射线峰位强度随之增大，背景值也逐渐增长，但其趋势没有峰强增幅快。因此，在实际测试过程中，增大电流可以提高be的测试精度。电流在50~100 na之间时，羟硅铍石的测试数据较好，硅铍石则在电流100~200 na之间更稳定。

　　3 pha避免be峰位干扰

　　为避免其他元素的干扰，选择脉冲高度分析器 (pha)可以过滤其他元素高次线。对于绿柱石和硅铍石或羟硅铍石，si的高次线可能对be的kα线有干扰。羟硅铍石中be的特征x射线峰与使用pha的峰相似，未见si的高次线(约11 nm)对be的kα线有明显的干扰，但使用pha其强度升高约20 cps，分析精度也可以得到提高。

　　4 峰位右移，强度具有不相关性，决定be标样选择

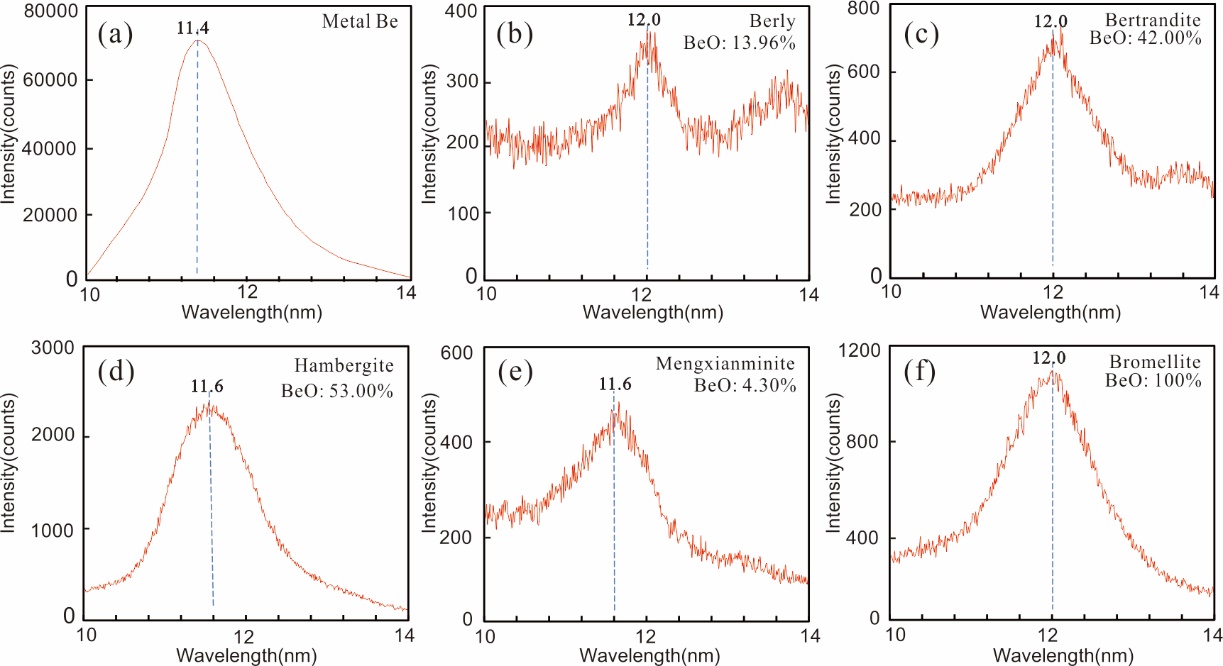

　　在12 kv电压、1 μm束斑、200 na电流下，对不同铍矿物中be进行状态分析。结果显示(图1)，相对于金属铍(峰位11.4 nm)，绿柱石、羟硅铍石、hambergite、孟宪民石、铍石等铍矿物中be的峰位均出现了不同程度右移现象，其中铍的硅酸盐和氧化物的峰位均在12.0 nm左右，而铍的硼酸盐矿物(hambergite和孟宪民石)的峰位右移较小，在11.6 nm左右。另外，不同铍矿物中be的含量与峰位强度不具相关性。因此，铍矿物分析过程中，应选择与未知样相同或相似的铍矿物作为标样。

　　图1 各种铍矿物中铍的状态分析

　　5 铍矿物的原位分析技术突破

　　利用上述分析条件对羟硅铍石、硅铍石、绿柱石进行定量化学成分分析，获得了理想结果。浙江青田火山岩型铍矿中羟硅铍石含49.14 wt%~53.13 wt% sio2、39.95 wt%~43.15 wt% beo;浙江青田火山岩型铍矿中硅铍石含49.14 wt%~53.13 wt% sio2、45.33 wt %~47.08 wt% beo;浙江临安大明山钨铍矿中绿柱石含64.90 wt%~67.57 wt% sio2、18.49 wt%~19.17 wt% al2o3和12.74wt%~13.75 wt% beo，以及少量na2o、k2o、feo、cao、cs2o等(其总量小于1 wt%)。

　　关键金属铍的原位分析技术突破，不仅可以深入了解铍的赋存形式和地学化学性质，同时有利于发展铍的成矿理论，为关键金属矿产的勘察和指导找矿提供亚博电竞网的技术支持。

文/吴润秋, 饶灿, 王琪，张迪

本文来自《科学通报》

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
