四川省金属学会-亚博电竞网

氢作为元素周期表第1号元素是构成广袤宇宙实体的重要成分，上个世纪初对氢的研究促进早期量子科学的形成发展，至今氢的传说和故事还在延续。wigner和huntington在上世纪30年代曾理论预言，在足够高的压力，氢将由常压气态转化为像碱金属一样的固体金属。由于氢的德拜温度很高，基于电声耦合的经典bcs理论，金属氢可能具有高温超导性质。然而理论估算氢的金属化约需500 gpa的极端高压（1gpa~1万大气压力），超过目前高压实验技术水平，纯氢金属化任重道远。1970年代，中科院物理研究所徐济安等人提出，通过富氢化合物引入化学内压降低氢金属化压力的构想(物理 6，296(1977))。2004年，ashcroft教授进一步探讨富氢化合物可降低氢金属化所需压强，同时仍保留以氢为主的高温超导属性。这些理论设想和预测得到吉林大学团队的进一步推进，近年，国际上相继报导在硫氢和稀土氢化物实验观察到200k以上高温超导现象。

　　中国科学院物理研究所/北京凝聚态物理国家研究中心极端条件物理重点实验室靳常青、望贤成团队长期致力于高压极端条件新材料制备及功能调控研究，设计研发具有自主知识产权的高压、低温、强场和激光加热的综合实验装置，可进行超高压高温合成和在位物性联合表征研究。基于以上先进的极端条件技术，他们相继揭示了系列高压诱发的功能材料的新构效，包括关联、拓扑、聚合物等新兴功能材料体系 (pnas 105, 7115(2008)；pnas 108, 24(2011); jacs 133, 7892(2011)；pnas 110, 17263(2013); nature commun. 5, 3731(2014); adv. mater. 29, 1700715(2017); angew. chem. int. ed. 56, 1(2017); npg asia mater. 11, 60(2019))。近来，他们高压合成并实验发现tc达71k的锆基富氢超导材料，这是首个4d过渡金属富氢高温超导材料（sci. bull. 67, 907 (2022)）。

　　近期，靳常青和望贤成团队在富氢新材料和超导研究上取得新进展，指导博士生李芷文和何鑫等独立研制发现了钙基富氢超导新材料。首先，运用高压高温技术，在160～180 gpa、2000 k成功制备了钙的富氢新化合物。进而，在160～180 gpa高压，实验观察到tc~210 k的超导转变（图1a,b）。根据超导转变随外加磁场的变化，估算超导上临界场约为268 tesla，对应ginzburg-landau超导相干长度为11 å（图2a,b）。高压同步辐射结构表征显示，超导样品包含cah6等富氢相，通过高压状态方程拟合得到富氢相的体弹模量约为221 gpa（图3a,b）。

　　综上，钙基富氢超导材料成为继硫氢、稀土金属氢化物的又一类tc高于200 k的二元富氢高温超导材料，拓展了富氢高温超导材料的研究范畴。

　　以上研究工作近期发表在nature communication 13, 2863 (2022)上，望贤成和靳常青为通讯作者，研究得到基金委、科技部和中科院项目的资助(11921004、2018yfa0305701、xdb33010200)。

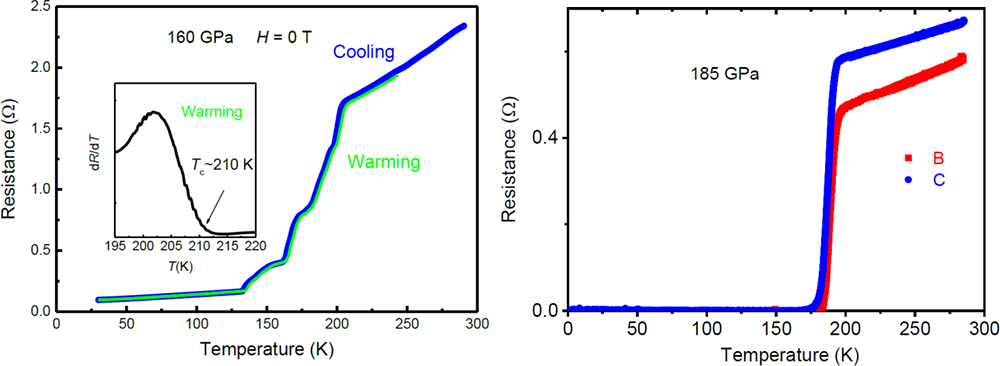

图1：钙基富氢材料在高压呈现tc大于210 k高温超导性质: 样品a在160gpa在位高压升温和降温过程的超导电学转变(a)；样品b和c在185gpa在位高压超导电学转变(b)。

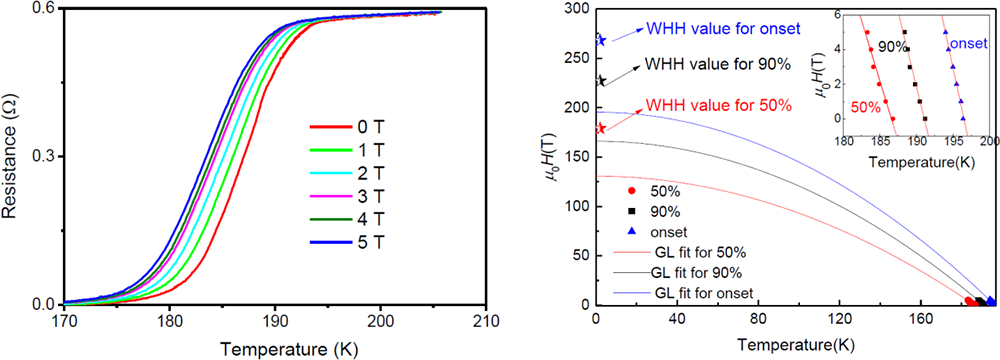

图2:钙基富氢超导材料的高压超导转变随外加磁场演化(a)；估算上临界场值(b)。

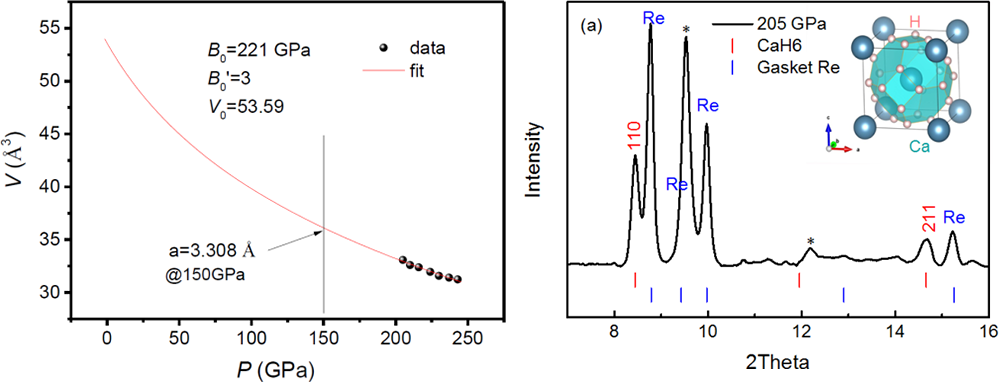

图3：钙基富氢超导材料的高压同步辐射x光衍射实验(a)；富氢相的高压状态方程(b)。

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
