中国科大制备出高效稳定的钙钛矿单晶led
来源： 中国科学技术大学 发布时间：2023-03-08
近日，中国科学技术大学物理学院、中科院强耦合量子材料物理重点实验室及合肥微尺度物质科学国家研究中心教授肖正国研究组，在制备高效稳定的钙钛矿单晶led领域取得重要进展。该研究利用空间限制法生长出高质量、大面积、超薄的钙钛矿单晶，并首次制备出亮度超过86,000 cd/m2、寿命达12500 h的钙钛矿单晶led，向钙钛矿led应用于人类照明迈出了重要一步。2月27日，相关研究成果以highly bright and stable single-crystal perovskite light-emitting diodes为题，发表在nature photonics上。
金属卤化物钙钛矿因发光波长可调、发光半峰宽窄、可低温制备等特性成为新一代led显示与照明材料。目前，基于多晶薄膜的钙钛矿led（peled）的外量子效率（eqe）已超过20%，可媲美商用有机led（oled）。近年来，多数报道的高效率钙钛矿led器件的寿命在数百到数千小时不等，落后于oled。离子移动、载流子注入不平衡、运行过程产生的焦耳热等因素均影响器件稳定性。此外，多晶钙钛矿器件中严重的俄歇复合也限制器件亮度。
针对上述问题，肖正国课题组利用空间限制法在衬底上原位生长钙钛矿单晶，通过调控生长条件，引入有机胺和聚合物，有效提升了晶体质量，进而制备出高质量的ma0.8fa0.2pbbr3薄单晶【最小厚度仅为1.5 μm、表面粗糙程度小于0.6 nm、内部荧光量子产率（plqyint）达到90%】。以薄单晶作为发光层制备的钙钛矿单晶led器件的eqe达到11.2%、亮度超过86,000 cd/m2、寿命达12500 h，初步达到商业化门槛，成为目前稳定性最好的钙钛矿led器件之一。该工作展示了使用钙钛矿薄单晶作为发光层是解决稳定性问题的可行方案，以及钙钛矿单晶led在人类照明和显示领域的广阔前景。
研究工作得到国家自然科学基金和中国科大的支持。

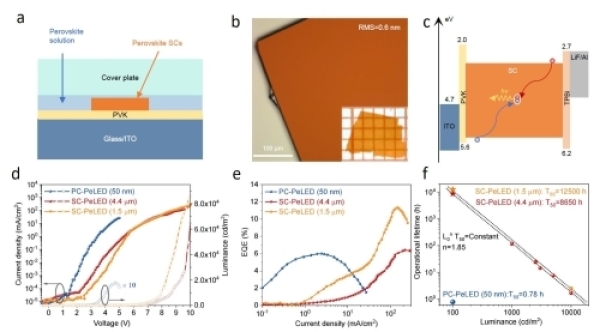

空间限制法生长单晶示意图（a）、单晶的显微镜图（b）、钙钛矿单晶led的器件结构（c）、钙钛矿单晶led性能表征（d-f）。
亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
