四川省金属学会-亚博电竞网

太阳能光催化分解水制氢是获取绿氢极具潜力的技术，其走向应用的关键是发展高效稳定的半导体光催化材料。铁电光催化材料（例如pbtio₃、bifeo₃、na_0.5bi_0.5tio₃和bi₃tinbo₉）由于具有能够促进光生载流子分离的内建电场而广受关注。其中，bi₃tinbo₉是一种奥里维里斯（aurivillius）型层状铁电光催化材料，具有沿a轴方向的退极化场，该内建电场源自(bi₂o₂)² 层中的铋原子和(bitinbo₇)^2-中的氧原子发生偶极相互作用而产生晶格畸变。在退极化场驱动和层间扩散约束下，电子倾向于富集在{001}面，而空穴富集在{110}面，从而实现了光生电荷和反应位点的空间分离。然而，bi₃tinbo₉中产生的光生电子沿层间（c轴）传输的能垒较大，光生电荷分离不足，限制了该材料的光催化全分解水活性。 

中国科学院金属研究所沈阳材料科学国家研究中心刘岗团队前期围绕pbtio₃铁电材料研究了铁电特性在光催化分解水中的作用，同时对层状铁电材料展开了深入探究，发现将bi₃tinbo₉片状颗粒的表面终端层从(bi₂o₂)² 层调变为(bitinbo₇)^2-层能够实现稳定地光催化全分解水。在此基础上，该团队与合作者近期提出了利用梯度w掺杂在bi₃tinbo₉片状颗粒的c轴方向引入额外的内建电场助力光催化全分解水。相关研究成果以gradient tungsten-doped bi₃tinbo₉ferroelectric photocatalysts with additional built-in electric field for efficient overall water splitting为题发表于《自然-通讯》（nature communications）。 

该研究在bi₃tinbo₉片状颗粒中进行梯度的w掺杂，引入额外的内建电场，用于克服光生电子在(bi₂o₂)² 层和(bitinbo₇)^2-层之间的势垒，将光生电子激发到基面{001}晶面，从而打破层状bi₃tinbo₉光催化材料全分解水的瓶颈。其基本原理是施主掺杂剂可以有效增加光催化剂中自由电子的数量，从而缩小费米能级和导带底位置的差值。当施主掺杂剂从体相到表面呈现浓度从低到高的梯度分布时，材料的费米能级和导带底的差值会出现连续缩小的现象，形成促进光生电子由体相向表面迁移的内建电场。表面光电压光谱表明bi₃tinbo₉中的光生电子沿c轴方向迁移较慢，引入额外的内建电场之后，光生电子向表面传输速率增加，从而出现稳态和瞬态表面光电压转变为负信号的现象，并且w掺杂bi₃tinbo₉的表面光电压信号衰减到0的时间延长，说明电荷分离效率增加（图1）。光催化全分解水测试发现w掺杂能够有效提升bi₃tinbo₉的活性，并且当w掺杂浓度为5%时，活性达到最高值，与掺杂浓度饱和相关。然而，材料的表面终端层对光催化全分解水的稳定性起着决定性作用，当将w掺杂bi₃tinbo₉的表面终端层由(bi₂o₂)² 层调整为钙钛矿层时，光催化活性和稳定性明显提升，活性相比于原始样品提高一个数量级（图2）。 

相关研究工作得到国家重点研发计划、国家自然科学基金委、中国科学院稳定支持基础研究领域青年团队计划等项目的资助。

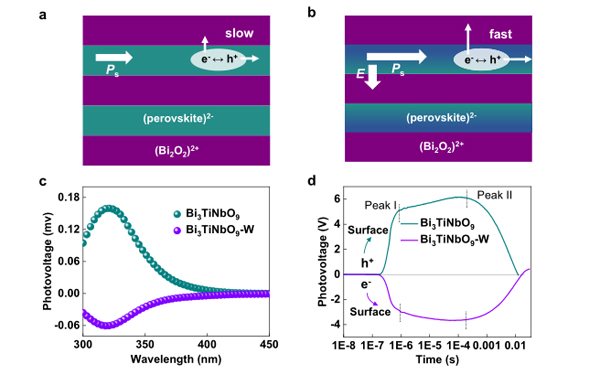

图1 光生电荷转移行为。光生载流子沿ac面的转移示意图（ps-铁电极化，e-额外的内建电场）：(a) bi₃tinbo₉，(b) bi₃tinbo₉-w。bi₃tinbo₉（青色点）和bi₃tinbo₉-w（紫色点）晶体的表面光电压光谱：(c) 稳态，(d) 瞬态。

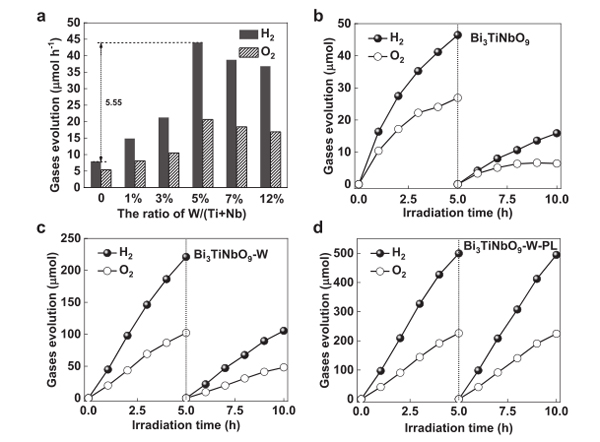

图2 光催化全分解水的活性和稳定性。(a) 不同w掺杂浓度的bi₃tinbo₉-w的活性比较。光催化全分解水稳定性测试（λ≥300 nm）：(b) bi₃tinbo₉，(c) bi₃tinbo₉-w，(d) bi₃tinbo₉-w-pl（以钙钛矿层为截止面）。

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
