四川省金属学会-亚博电竞网

共晶高熵合金引入多级共格纳米析出相，结合了析出强化和层状结构强化的优点，从而为优化高熵合金的综合性能提供了颇有前景的设计策略。然而，多组分或者多相合金的错综复杂性质，为研究这些纳米相的形成和演变机制带来了挑战，尤其是纳米相如何在不同结构的基体中形成和演化。

通常，纳米相通过一步形核并开始长大或粗化。中国科学院金属研究所特种合金研究部先进特殊钢团队研究发现，fcc/l2₁共晶高熵合金在1023 k下时效时可形成一种特殊的fcc/l1₂ l2₁/bcc分级结构。fcc/l2₁基体中的l1₂/bcc结构纳米相不是通过一步形核形成，而是通过两步转变形成：首先以调幅分解形式发生ni/al/ti和cr/fe成分分离，继而成分富集区发生结构有序/无序转变。研究通过计算fcc/l2₁伪三元系统在不同温度下的调幅分解区，证实fcc/l2₁相体系在时效初期具有热力学不稳定性，满足发生调幅分解的热力学条件。力学性能结果显示，这种分级结构的形成可提高共晶高熵合金的强度。共晶高熵合金相稳定性和析出机理的成果，对于设计具有最佳力学性能的多相纳米结构合金具有理论指导意义。 

相关研究成果以unraveling the two-stage precipitation mechanism in a hierarchical-structured fcc/l2₁ high-entropy alloy: experiments and analytical modeling为题，发表在《材料学报》（acta materialia）上。研究工作得到国家自然科学基金、中国科学院区域发展青年学者项目和国家重点研发计划等的支持。   

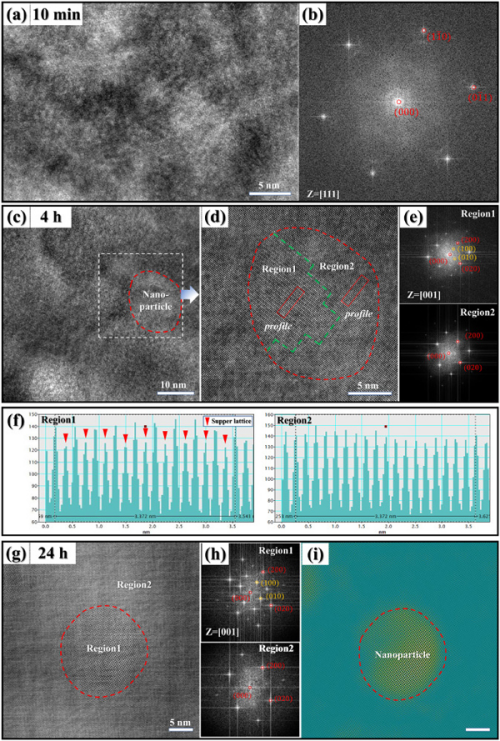

fcc相内纳米相的结构演变

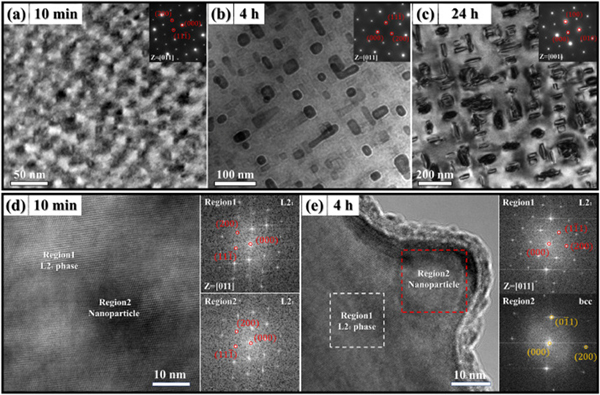

l21相内纳米相的结构演变

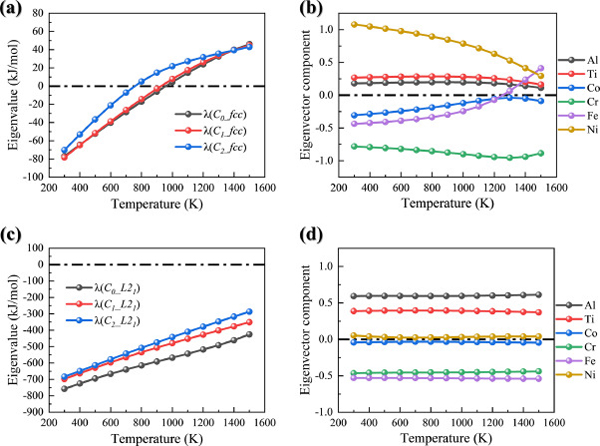

fcc/l21体系hessian矩阵特征值和对应的成分分离特征向量（最小特征值小于0说明体系处于热力学不稳定状态） 

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
