四川省金属学会-亚博电竞网

钙钛矿镍氧化物作为典型的关联电子体系，表现出如金属-绝缘体相变、拓扑结构相变等一系列丰富的物性。近期，由于112相和327相镍基超导体系的陆续发现，更是让镍氧化物成为了功能氧化物材料/器件研究领域的热点。通常，钙钛矿镍氧化物随着温度的降低将发生金属-绝缘体相变，同时伴随着磁性在的顺磁-反铁磁相变。而lanio3成为了钙钛矿镍氧化物中唯一在全温区保持泡利顺磁性的体系。因此，从实验或理论的角度设计和调控lanio3 的磁基态是一直备受关注的问题。前期的研究结果表明，基于镍氧化物/锰氧化物界面的磁邻近效应可以在lanio3中诱导出磁有序界面相，然而，关于其磁基态构型一直存在着较大的争论。例如，有文章报道在lanio3 与 lamno3 组合构成的异质结中，lanio3 界面层处于 (1/4,1/4,1/4) 波矢的反铁磁态；而关于lanio3/la0.7sr0.3mno3 异质结，不同的文献分别报道了lanio3 层处于螺旋自旋态或者铁磁态的结果。这些相互矛盾的结论阻碍了人们对类似界面磁邻近效应体系物理规律的深入理解，也妨碍了与界面低维磁性相有关的实际应用可能性。

　　最近，中国科学院物理研究所/北京凝聚态物理国家研究中心磁学国家重点实验室m03组博士生王梦琴在陈沅沙副研究员、胡凤霞研究员、孙继荣研究员的共同指导下，联合物理所张庆华副研究员，朱涛研究员等，利用空间分辨偏振中子反射仪、电子能量损失光谱、x 射线吸收光谱等谱仪手段，结合宏观霍尔电输运测量结果，成功揭示了lanio3/lamno3(111)界面由磁邻近和电荷转移效应所导致的层状磁性结构。他们发现该异质结体系将出现四种层状铁磁相，分别为绝缘lamno3体相、半导体lamno3界面相（约3个单胞层），绝缘lanio3界面相（约5个单胞层）和金属性lanio3体相。层状磁性结构出现的原因是界面mn向ni电荷转移导致的mn4 -ni2 超交换作用和mn4 -mn3 双交换作用。这种层状磁结构为深入解析具有强界面电荷转移的磁性异质结体系提供了一个模板，同时为设计更多的界面低维磁性体系并调控其物性提供了有效的手段。

　　该成果以” layered ferromagnetic structure caused by the proximity effect and interlayer charge transfer for lanio3/lamno3 superlattices”为题，发表在《nano letters》。该工作得到了科技部、国家自然科学基金委项目、中国科学院战略性先导科技专项和中国科学院重点项目的支持。研究工作还得到了大科学装置中心包括中国散裂中子源和上海同步辐射光源bl08u1a线站等的大力支持。

　　文章链接

　　https://doi.org/10.1021/acs.nanolett.3c03658

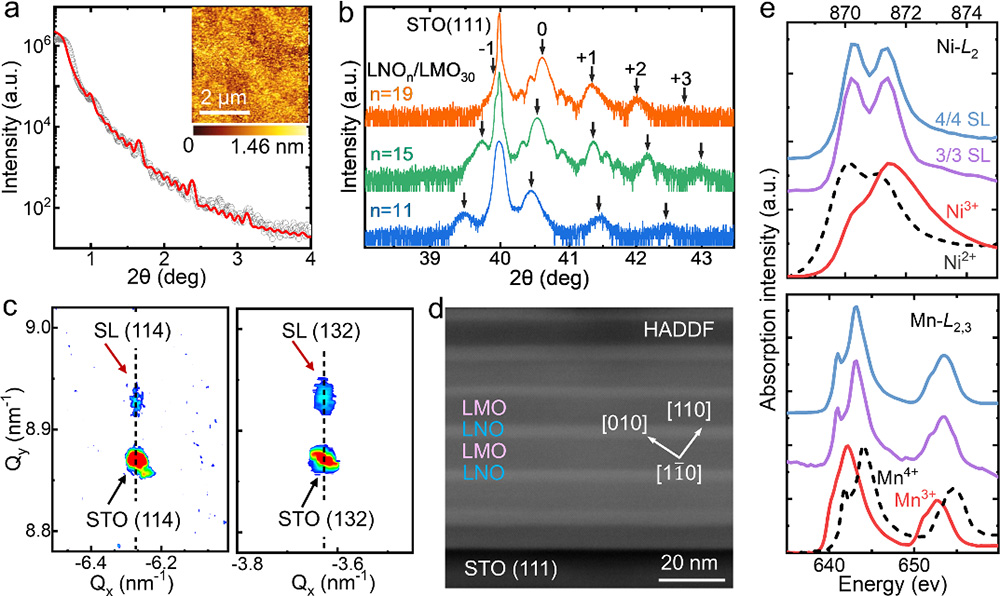

图1 a) -d) lnon/lmom超晶格的微结构表征。e) 超晶格ni l2 和 mn l2,3 边的x射线吸收光谱，表明在界面处mn向ni转移了电子，形成了mn4 -mn3 和mn4 -ni2 共存的状态。

图2 a) 超晶格结构的stem-haaadf 像，沿b位原子排列方向采集电子能量损失光谱。b) - c) mn的l3和ni的l2边的原子级分辨eels谱。表明mn的峰位在界面处3个原子层的范围内向右发生了偏移，价态升高，ni的峰位在界面处4-5个原子层的范围内向左发生了偏移，价态降低。

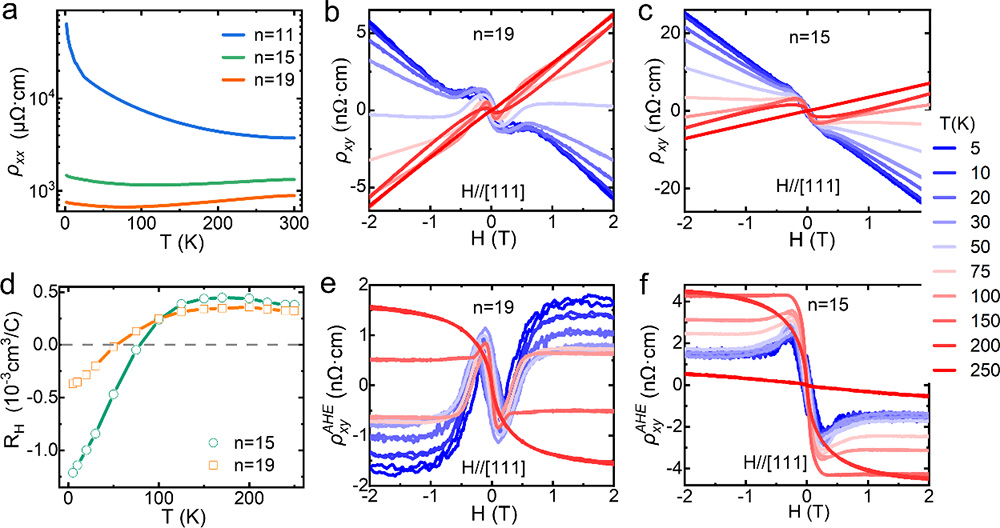

图3 a）lnon/lmom超晶格的rt曲线。b）-d）超晶格的正常霍尔电阻，随着温度变化正常霍尔系数符号发生了变化。e）-f) 超晶格的反常霍尔电阻，呈扭曲态。

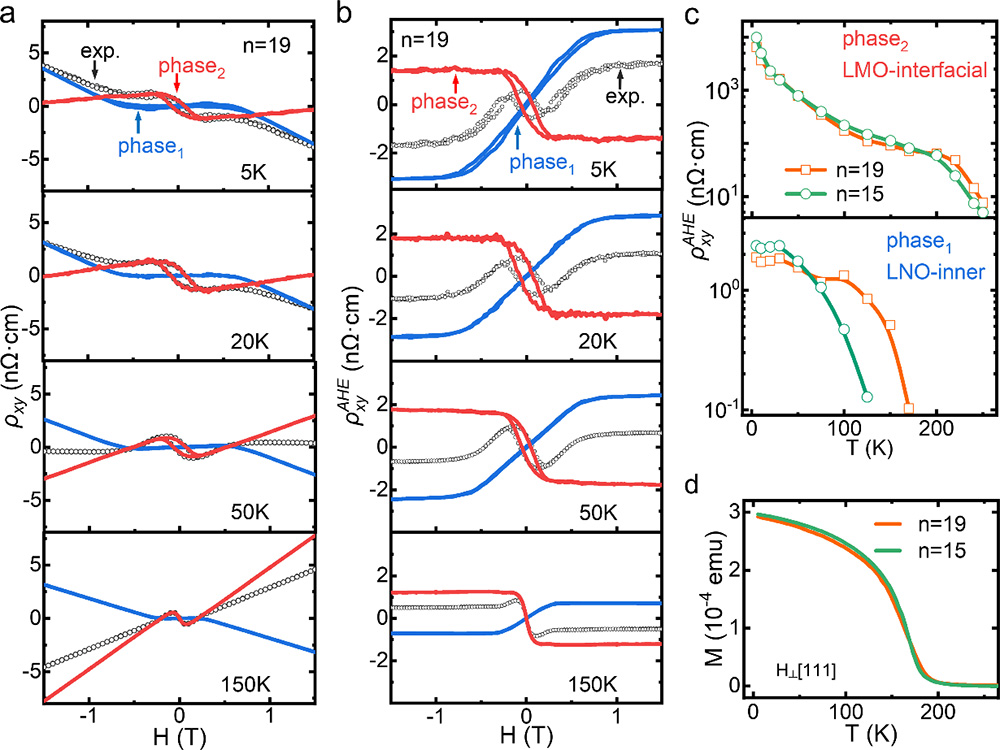

图4 a）-b）lnon/lmom超晶格的反常霍尔电阻，由半导体性的lamno3铁磁界面相与被磁化的金属性lanio3体相叠加。c）两个铁磁相反常霍尔饱和值与宏观磁测量的对比，发现lamno3铁磁界面相tc可达250k，被磁化的lanio3体相tc可达170k。

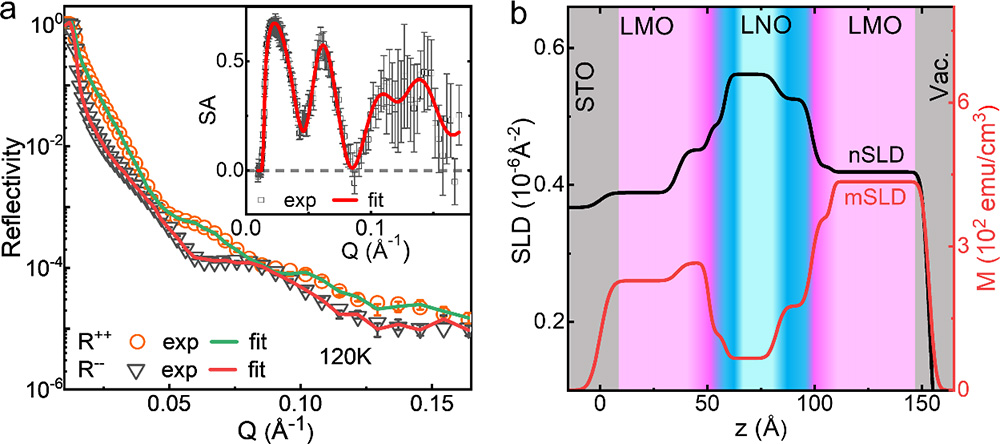

图5 lno/lmo异质结的极化中子测量，表明界面lmo的磁矩高于体相，在120k，~2.5μb/mn，磁近邻诱导的lno界面相与体相磁矩分别为~1.0 μb/ni和0.4 μb/ni。

亚博电竞网的版权与免责声明
【1】本网站凡注明“学会秘书处”的所有作品，亚博电竞网的版权均属于四川省金属学会所有，未经书面授权，任何媒体、网站或个人不得转载、摘编或利用其它方式使用上述作品。已经本网站协议授权的媒体或网站，应在授权范围内使用上述作品，并注明“来源：四川省金属学会”。违者本网站将追究其相关法律责任。
【2】本网站凡注明“来源：xxx（非学会秘书处）”的作品，均转载自其它媒体，登载此作品出于传递更多信息之目的，不代表学会观点或证实其描述，不对其真实性负责。作品内容仅供参考，如转载稿件涉及亚博电竞网的版权等问题，请在两周内来电或来函与四川省金属学会联系。
